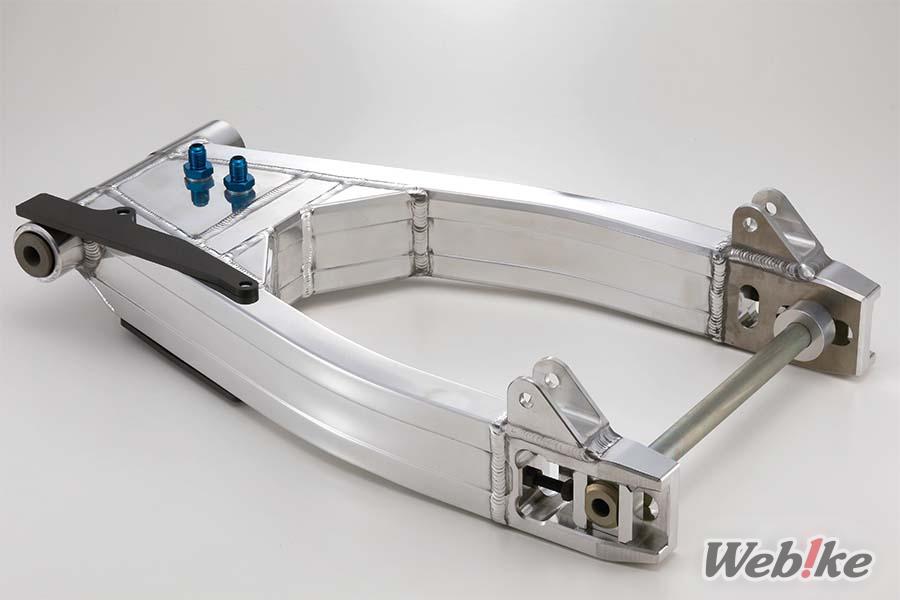

PMC×길드 디자인 '모노코크 스윙 암'

Z를 중심으로 70~80년대 오토바이용 커스텀 부품과 리플레이스 부품들을 판매하고 있는 PMC, 그리고 커스텀이 크게 유행했던 90년대부터 꾸준히 부품 개발 및 제조를 해온 길드 디자인. 두 회사의 공동제작으로 출시된 공랭 Z용 '모노코크 스윙 암 PMC×길드 디자인'을 소개하고자 한다.

이 제품은 메인 파이프에 고강도 알루미늄 7N01 소재의 35×70mm짜리 눈 목(目) 자 단면재를 사용하여 고강성과 경량화를 동시에 실현했다. 엔드 블록(체인 어저스터)은 A5083 소재로, 장착 차량의 리어 서스펜션과 차체 튜닝 상태에 맞춰 서스펜션 마운트 포지션을 순정과 동일한 465mm 외에 485mm, 495mm, 515mm 총 4가지 중에서 선택 가능한 듯하다.

또한, 폭 170짜리 타이어에도 장착할 수 있도록 서스펜션 마운트를 10mm 오프셋하고, 체인 라인도 충분히 확보하는 등 완벽한 사양으로 Z용 커스텀 부품에 새로운 선택지가 추가되었다.

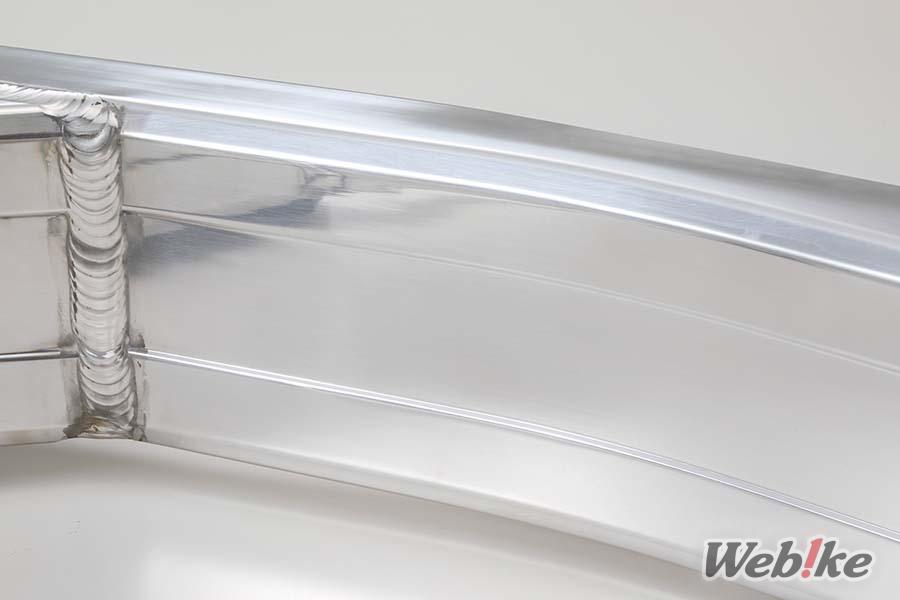

파이프 부분은 고강도로 알려진 눈 목(目) 자 단면 7N01 소재가 사용되었다. 본체는 광택 처리, 엔드 블록은 실버 알루마이트 처리되어 있다.

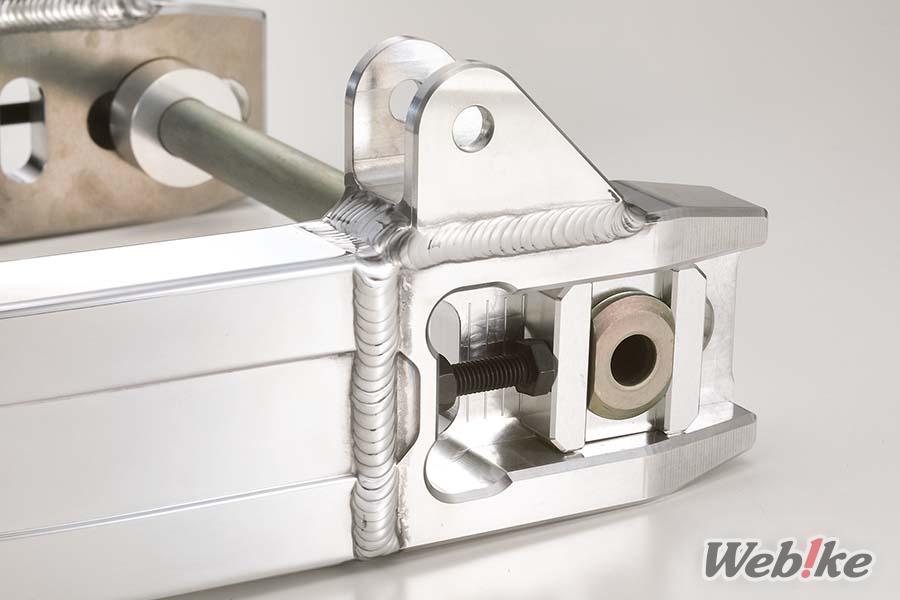

4가지 포지션 중 선택 가능한 서스펜션 마운트 부분은 10mm 오프셋이 되어있다. 이에 맞춰 상부 마운트 포지션 고정을 위한 칼라도 함께 제공된다. 액슬 샤프트는 Φ20mm짜리 중공 타입이 부속되어 있다.

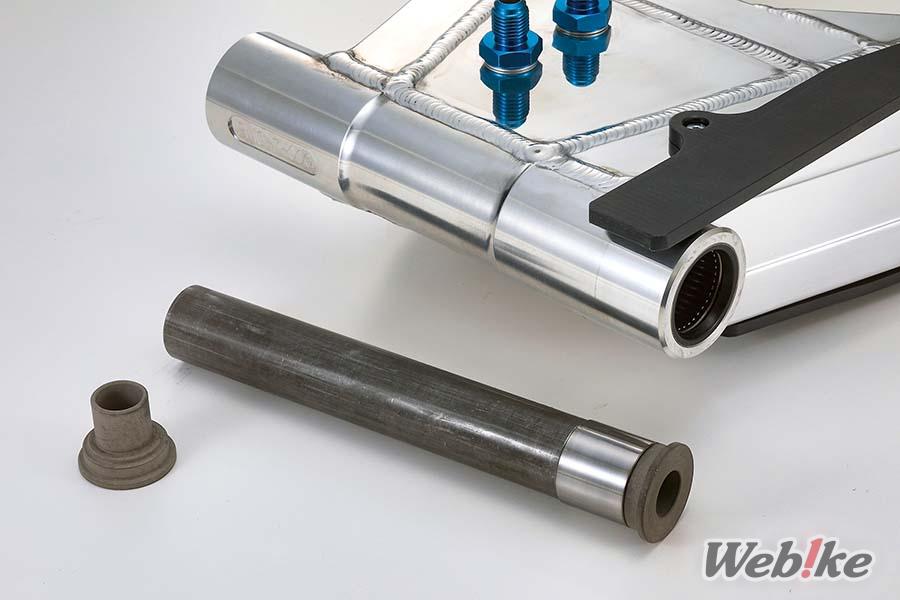

피벗부에는 니들 베어링과 볼 베어링을 조합해, 레이디얼과 트러스트 양방향으로 지지하여 부드러운 동작을 실현했다.

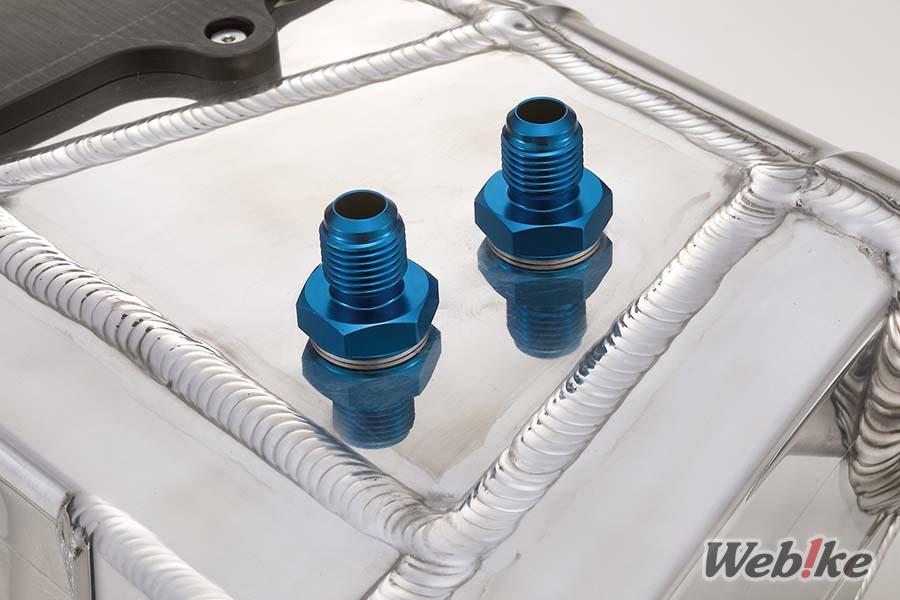

모노코크 구조의 전면부에는 오일 캐치 탱크가 장착되어 있으며, 얼스(EARL's)의 6AN 호스를 사용할 수 있는 어댑터 유니온을 장착했다. 용접 자국도 보기 좋다.

사양

제조업체	PMC
제품명	모노코크 스윙 암 PMC× 길드 디자인
호환 차종	가와사키 공랭식 Z 시리즈(1973-1978년식 이전 모델) 볼트온 차종: Z750FX, Z1000Mk.ll 프레임 가공 필요: Z1/Z2, Z750-Z1000, Z1-R, Z1R-ll 순정 리어마스터 사용 불가: Z750-Z1000（'76-'78）, Z1-R, Z1R-ll
